从废弃到再生：玻璃纤维制品的多元回收应用路径

玻璃纤维是以二氧化硅、氧化铝等氧化物为原料，经高温熔融拉丝成型的无机非金属纤维材料。其直径通常为几微米至几十微米（约为头发丝直径的1/10-1/3），具备高强度（单丝强度是钢材的2-3倍）、耐腐蚀、绝缘性好、耐高温（长期使用温度200-1000℃）、不燃等优异特性，是复合材料中常用的"增强骨架"。

玻璃纤维的核心价值与应用场景

玻璃纤维的核心价值体现在"增强"与"功能性"两大维度，通过与树脂、塑料、水泥等基体复合，既能显著提升材料的强度、刚性和耐候性，又能发挥其绝缘、防火等特性，具体包括：

增强材料性能：与树脂复合形成玻璃钢（FRP），可大幅提升材料的抗冲击性并凸显轻量化优势；与水  泥复合制成玻璃纤维增强混凝土（GRC），能有效提高材料的抗裂性。 -

功能性应用：利用绝缘性可制作电路板基材、电线套管；依托耐高温和不燃性可生产防火布、保温棉；凭借耐腐蚀性可制成环保过滤材料。

典型含玻璃纤维的制品及应用领域

风机叶片：作为风力发电机的核心部件，其依赖玻璃纤维与环氧树脂复合而成的高强度和耐候性，长度可达数十米，是新能源领域的关键装备。

玻璃纤维船：船体采用玻璃钢材质，凭借耐海水腐蚀、重量轻的特点，替代传统金属船身，有效降低能耗。

玻璃钢的回收再利用工艺

玻璃钢（玻璃纤维+树脂复合）因由有机树脂与无机纤维构成，成分复杂，回收难度较大。目前主流的回收应用如下：

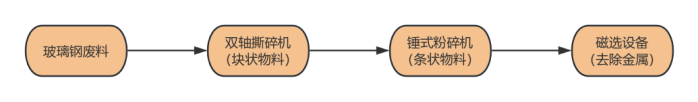

废料预处理

1.双轴撕碎机：将收集的玻璃钢制品通过上料皮带或金属链板机输送至双轴剪切式破碎机，撕碎成小块碎片；

2.锤式粉碎机：撕碎后的碎片经皮带输送机送至单轴细破碎机，进一步细碎成条状；

3.杂质去除：使用磁选设备清除其中的金属杂质。

回收应用路径

一、撕碎→锤式粉碎成条状→与塑料融合生产塑料托盘

（一）核心流程

借助破碎工艺获得玻璃纤维条，与回收塑料共混改性，打造高性能、耐腐的塑料托盘，助力包装运输行业绿色转型。

（二）工艺细节

1. 废料处理延续性：针对废弃管道、船体碎片等大块玻璃钢，先用撕碎机破碎成基础小块 。再经锤式粉碎机精细加工，利用高速旋转锤头冲击、剪切，将小块物料粉碎成长度约几厘米的条状，同步筛除金属连接件等杂质，保证玻璃纤维条纯度。

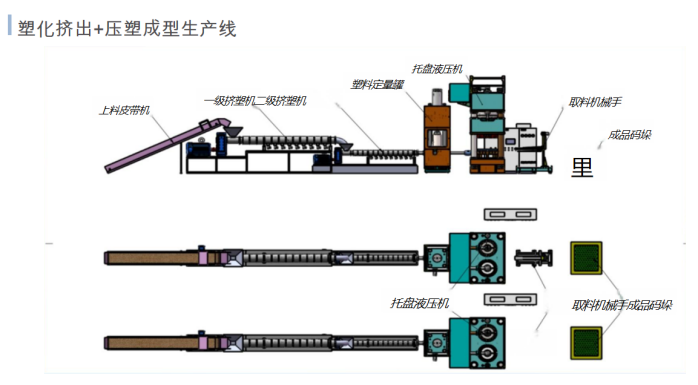

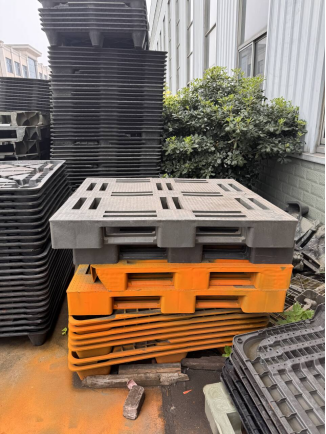

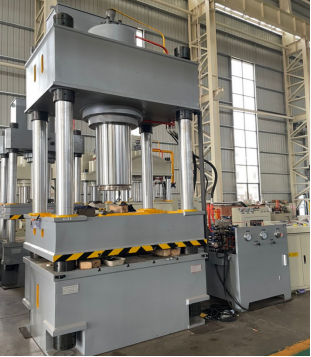

2. 塑化挤出，压塑成型：选取聚乙烯（PE）、聚丙烯（PP）等回收塑料颗粒，与玻璃纤维条按比例（如纤维占比 20%-30%） ，需调试优化混合，经塑化挤出、压塑成型。玻璃纤维作为增强相，嵌入塑料基体，大幅提升托盘强度与刚性 。成品托盘可耐受化工、食品行业的酸碱、潮湿环境，承载重物时形变更小，且因采用回收料，减少原生塑料、玻璃纤维消耗，契合循环经济要求。

二、撕碎→锤式粉碎成条状→与木屑混合制作木托盘

（一）核心流程

废料经撕碎、锤式粉碎预处理，与木屑、黏合剂混合压制，转化为工业用木托盘，实现废料价值跃升与物流耗材的循环替代。

（二）工艺细节

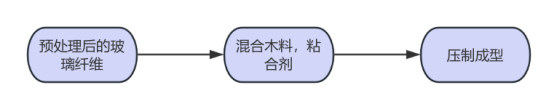

1. 废料预处理：同塑料托盘流程前序，以撕碎机、锤式粉碎机处理玻璃钢废料，得到长度适配（通常几厘米）、杂质剔除的条状纤维 。此环节关键是控制粉碎精度，保证纤维在塑料中分散均匀，为增强性能奠基。

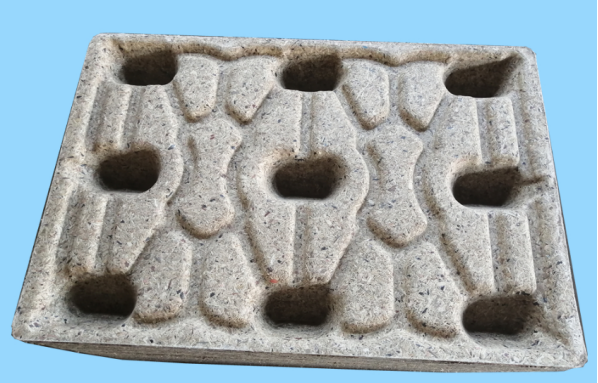

         2. 混合压制：按适配比例（需结合力学测试确定，平衡成本与强度），将条状玻璃钢与木屑混合。玻璃钢的高强度          特性，可弥补木屑易损短板，加入环保黏合剂后，经模具压制、高温固化，成型为结构稳固的木托盘 。成品托盘兼         具木屑的基础韧性与玻璃纤维的高强度，能适配物流仓储中货物堆码、搬运场景，降低纯木质托盘损耗率。

三、撕碎→锤式粉碎→磨粉→作为填充料助力建筑与基建

（一）核心流程

玻璃纤维废料经多级破碎、磨粉，变身建筑用功能性填充料，在制砖、道路工程中发挥 “以废强材” 作用，推动基建领域低碳化。

（二）工艺细节

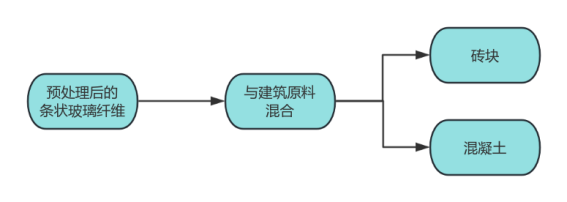

1. 多级破碎与磨粉：先以撕碎机、锤式粉碎机完成玻璃钢废料的块状→条状转化，再用磨粉设备，通过研磨、筛分，将条状纤维加工成粉体（粒径通常在0.1-1mm）。磨粉过程需精准控制粒度，确保填充效果与材料兼容性。

2. 制砖场景应用：在砖材原料（如水泥、骨料混合体系 ）中，按 5%-15% 比例添加玻璃纤维粉体 。粉体均匀分散后，可细化砖体内部孔隙结构，增强物料间粘结力，提升砖的抗压、抗裂性能，同时减少水泥用量（因纤维补强，可降低水泥依赖 ），实现降本与性能优化双目标，适配建筑墙体、地面铺装需求。

3. 道路工程应用：于沥青混合料或混凝土中掺入玻璃纤维粉体（沥青中掺量一般 3%-8% ，混凝土中可按需调整 ）。粉体可填充材料间隙，增强沥青的高温稳定性、抗变形能力，或提升混凝土的耐磨性、抗渗性，延长道路、桥梁等基建设施使用寿命，减少后期维护频次与成本，让废料在 “大基建” 中释放价值。

 回收注意事项

 - 玻璃钢中的树脂在破碎过程中可能释放微量有害气体，需在通风环境中操作，必要时加装除尘设备；

- 回收后的条状或粉体需严格控制杂质含量（如金属、油污），避免影响二次制品性能；

 - 目前物理回收主要适用于低附加值场景，未来需结合化学回收（分解树脂、分离玻璃纤维）技术，提升纤维再利用价值，如重新用于复合材料生产。

 通过上述工艺，玻璃钢废弃物可实现高效资源化利用，既减少环境污染，又契合循环经济发展理念。补充完整塑料托盘的制作流程
